Stairs

About Stairs

เกี่ยวกับบันไดใน Autodesk Revit

ใน Autodesk Revit บันไดถูกสร้างขึ้นเป็นชุดประกอบที่มีองค์ประกอบต่าง ๆ เช่น ช่วงบันได (Stair Runs), ชั้นพักบันได (Landings), และ ตัวรองรับ (Supports) ซึ่งช่วยให้สามารถออกแบบบันไดได้อย่างยืดหยุ่นในโครงการสถาปัตยกรรมใน Revit การสร้างบันไดใช้ โหมดแก้ไขชุดประกอบบันได (stair assembly edit mode) ซึ่งช่วยให้สามารถเพิ่มองค์ประกอบมาตรฐานและองค์ประกอบที่ร่างเองได้ใน มุมมองแปลนหรือ 3D นอกจากนี้ การจัดเรียงมุมมอง (tiling views) จะช่วยให้เห็นภาพรวมของโมเดลบันไดได้อย่างครบถ้วน

องค์ประกอบของบันได:

• ช่วงบันได (Runs): เป็นเส้นทางขึ้นหลัก สามารถสร้างได้ทั้งในมุมมองแปลนและมุมมอง 3D สามารถเป็นแบบตรง, เกลียว, รูปตัว U, รูปตัว L หรือสามารถร่างเองตามที่ต้องการ
• ชั้นพักบันได (Landings): เป็นพื้นที่เชื่อมระหว่างช่วงบันไดสองชุดสามารถสร้างได้อัตโนมัติระหว่างช่วงบันได หรือสร้างเองโดยเลือกสองช่วงบันไดที่เชื่อมต่อกัน
• ตัวรองรับ (Supports): ใช้เสริมความแข็งแรงบริเวณข้างบันไดถูกสร้างอัตโนมัติข้างหรือกึ่งกลางของบันได และสามารถปรับแต่งได้เพื่อเพิ่มความแข็งแรง
• ราวจับ (Railings): ถูกสร้างอัตโนมัติเมื่อสร้างบันได แต่สามารถปรับแต่งหรือเพิ่มภายหลังได้
• การร่างบันได (Sketching Stairs): สามารถกำหนดรูปทรงเองได้โดยการร่างองค์ประกอบต่าง ๆ
• บันไดหลายชั้น (Multistory Stairs): สามารถสร้างบันไดที่ครอบคลุมหลายระดับชั้นของอาคารและปรับความสูงตามระดับที่เปลี่ยนแปลง
• เอกสารประกอบบันได (Stair Documentation): สามารถปรับการแสดงผลสัญลักษณ์ ข้อมูล และรูปแบบกราฟิก
• คุณสมบัติของบันได (Stair Properties): สามารถปรับแต่งคุณสมบัติของประเภทบันไดและรายละเอียดเฉพาะขององค์ประกอบต่าง ๆ ได้

พฤติกรรม & การปรับแต่ง:

• บันไดใน Revit ประกอบด้วย องค์ประกอบอิสระ แต่เชื่อมโยงกันอย่างชาญฉลาด ตัวอย่างเช่น หากมีการลบขั้นบันไดออกจากช่วงหนึ่ง ระบบจะปรับช่วงอื่นให้คงระดับความสูงเดิม
• องค์ประกอบของบันไดสามารถ จัดตาราง, ติดป้ายกำกับ, เพิ่ม, ลบ, แทนที่, แปลงเป็นร่าง (convert to sketch) เพื่อการแก้ไขที่ละเอียดขึ้น
• ในบางกรณี หากชุดประกอบมาตรฐานไม่สามารถตอบโจทย์งานออกแบบ อาจจำเป็นต้อง ร่างบันไดเองทั้งหมด (sketched stairs) แทนการใช้ชุดประกอบสำเร็จรูป

Stair Run

ช่วงบันได (Stair Run) ใน Autodesk Revit

ช่วงบันได (Stair Run) ใน Revit เป็นองค์ประกอบหลักของชุดประกอบบันได ซึ่งเป็นส่วนที่มีขั้นบันไดเรียงต่อกันเพื่อสร้างทางเดินขึ้นระหว่างระดับต่าง ๆ

คุณสมบัติสำคัญ:

• ประเภทช่วงบันได (Run Types): สามารถสร้างช่วงบันไดแบบ ตรง, โค้ง, เกลียว, หรือแบบมีการบิด (winder) ตามรูปแบบที่ต้องการ
• การปรับแต่ง (Customization): สามารถปรับความกว้างของบันได จำนวนขั้น และความลึกของแผ่นรองเท้าให้สอดคล้องกับข้อกำหนดของการออกแบบ
• การปรับอัตโนมัติ (Automatic Adjustments): เมื่อมีการแก้ไขชั้นพักบันไดหรือองค์ประกอบตัวรองรับ ระบบจะปรับช่วงบันไดให้อัตโนมัติ
• ช่วงบันไดแบบร่างเอง (Sketch-Based Runs): หากรูปแบบมาตรฐานไม่ตอบโจทย์ สามารถร่างช่วงบันไดเองเพื่อปรับแต่งได้อย่างละเอียด

วิธีสร้างช่วงบันได:

1. เลือกเครื่องมือบันได (Stair Tool): เริ่มต้นโดยเลือกฟังก์ชันบันได
2. กำหนดจุดเริ่มต้นและจุดสิ้นสุด (Define Start & End Points): ระบุจุดเริ่มต้นและปลายของช่วงบันไดตามประเภทที่เลือก (เช่น จุดเริ่ม, จุดปลาย, รัศมี หรือจุดศูนย์กลาง)
3. ปรับแต่งคุณสมบัติ (Adjust Properties): แก้ไขค่าต่าง ๆ เช่น ความลึกของแผ่นรองเท้า, ความสูงของขั้นบันได, และความกว้างของบันได
4. เพิ่มราวจับ (Add Railings): สามารถกำหนดให้ราวจับถูกเพิ่มอัตโนมัติ หรือเลือกตำแหน่งราวจับด้วยตนเอง

Types of stair runs

ประเภทของช่วงบันได

• ช่วงบันไดตรง (Straight Run): บันไดแบบเรียงเป็นแนวตรง มีระยะก้าวและขั้นบันไดที่สม่ำเสมอ
• ช่วงบันไดวนเต็มรอบ (Full-Step Spiral): บันไดวนที่มีจำนวนขั้นบันไดครบเพื่อขึ้นสู่ระดับถัดไป (อาจหมุนเกิน 360 องศา)
• ช่วงบันไดวนกลาง-ปลาย (Center-Ends Spiral): บันไดวนที่หมุนไม่ถึง 360 องศา
• ช่วงบันไดแบบตัว L (L-Shape Winder): ช่วงบันไดที่หมุนเข้ามุมรูปตัว L
• ช่วงบันไดแบบตัว U (U-Shape Winder): ช่วงบันไดที่หมุนเป็นรูปตัว U พร้อมขั้นบันไดเชื่อมต่อ

คุณสมบัติสำคัญ:

• การสร้างชั้นพักอัตโนมัติ (Automatic Landing Creation): สามารถเชื่อมช่วงบันไดหลายชุด และระบบจะสร้างชั้นพักให้อัตโนมัติ
• การรวมตัวรองรับ (Support Integration): ช่วงบันไดสามารถทำงานร่วมกับองค์ประกอบตัวรองรับเพื่อเสริมความแข็งแรง
• ราวจับ (Railings): สามารถเลือกให้สร้างราวจับอัตโนมัติเมื่อสร้างช่วงบันได แต่จะมองเห็นหลังจากกด Finish เพื่อเสร็จสิ้นการประกอบ
• การแก้ไขด้วยมือ (Manual Editing): สามารถปรับแต่งช่วงบันไดได้โดยใช้เครื่องมือแก้ไขโดยตรงเพื่อเพิ่มความยืดหยุ่นในการออกแบบ

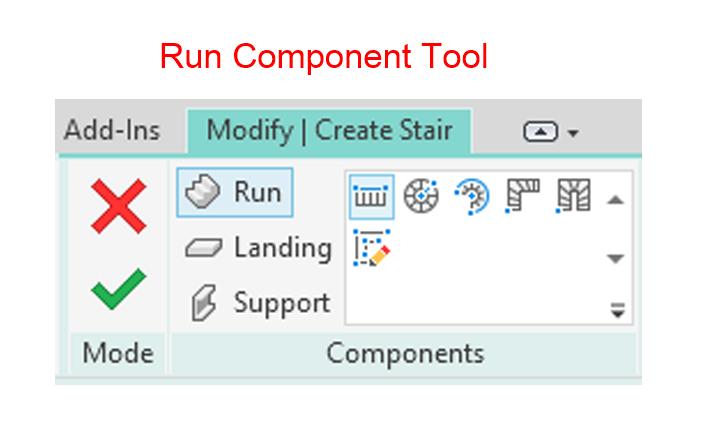

Run Component Tool

เครื่องมือสร้างช่วงบันได (Run Component Tool) ใน Autodesk Revit

Run Component Tool ใน Revit ช่วยให้ผู้ใช้สามารถกำหนดช่วงบันไดภายในชุดประกอบบันได โดยมีตัวเลือกต่าง ๆ ที่ช่วยให้ปรับแต่งได้ตามข้อกำหนดของการออกแบบ

วิธีใช้เครื่องมือ Run Component Tool:

1. เปิดเครื่องมือบันได: ไปที่ แท็บ Architecture → แผง Circulation → เลือก Stair
2. เลือกเครื่องมือ Run Component: ใน แผง Component ให้ตรวจสอบว่าได้เลือก Run แล้ว
3. เลือกประเภทช่วงบันได: ใน Draw gallery เลือกประเภทที่ต้องการ เช่น

• Straight Run (ช่วงบันไดตรง)
• Full-Step Spiral (บันไดวนเต็มรอบ)
• Center-Ends Spiral (บันไดวนแบบหมุนไม่ครบ 360 องศา)
• L-Shape Winder (บันไดรูปตัว L)
• U-Shape Winder (บันไดรูปตัว U)

1. ปรับแต่งเส้นกำหนดตำแหน่ง (Location Line):

• เลือกตำแหน่งของบันไดเทียบกับทิศขึ้น เช่น ซ้าย, กึ่งกลาง, หรือขวา
• กำหนดให้สอดคล้องกับผนังหรือโครงสร้างที่รองรับ

1. ปรับแต่งคุณสมบัติของช่วงบันได:

• ระบุค่า offset สำหรับการเลื่อนตำแหน่งบันได
• กำหนดความกว้างของช่วงบันได (Actual Run Width)
• เปิด/ปิด Automatic Landing เพื่อให้ Revit สร้างชั้นพักอัตโนมัติ
• ปรับค่าคุณสมบัติเพิ่มเติม เช่น Relative Base Height และ Begin with Riser/End with Riser

1. กำหนดราวจับ (Railings):

• ตั้งค่าให้ระบบเพิ่มราวจับอัตโนมัติ หรือเลือกตำแหน่งราวจับเอง
• สามารถเลือกให้ราวจับอยู่บน Treads (แผ่นรองเท้า) หรือ Stringer (โครงบันได)

คุณสมบัติสำคัญ:

• การควบคุมบันไดอย่างแม่นยำ: ปรับตำแหน่งและรูปทรงของบันไดได้อย่างละเอียด
• การสร้างชั้นพักอัตโนมัติ: เชื่อมต่อช่วงบันไดหลายชุดได้อย่างราบรื่น
• การปรับแต่งราวจับ: สามารถเปลี่ยนแปลงรูปแบบและตำแหน่งของราวจับตามต้องการ

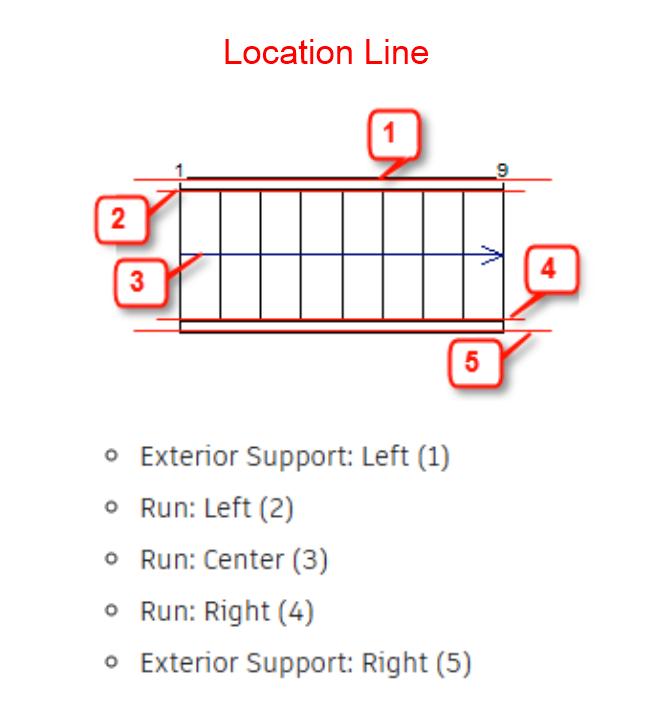

Location Line

เส้นกำหนดตำแหน่ง (Location Line) ใน Autodesk Revit

ใน Revit Location Line เป็นตัวเลือกสำคัญที่กำหนดตำแหน่งของช่วงบันได (Stair Run) เทียบกับโครงสร้างโดยรอบ เช่น ผนังหรือองค์ประกอบรองรับบันได

ตัวเลือก Location Line:

• Exterior Support: Left – กำหนดแนวช่วงบันไดให้อ้างอิงจากโครงสร้างรองรับด้านซ้าย
• Run: Left – ตำแหน่งสร้างช่วงบันไดชิดขอบซ้าย
• Run: Center – ตำแหน่งสร้างช่วงบันไดอยู่กึ่งกลาง
• Run: Right – ตำแหน่งสร้างช่วงบันไดชิดขอบขวา
• Exterior Support: Right – กำหนดแนวช่วงบันไดให้อ้างอิงจากโครงสร้างรองรับด้านขวา

วิธีการทำงาน:

• เมื่อออกแบบบันได การเลือก Location Line ที่เหมาะสมช่วยให้การจัดวางองค์ประกอบต่าง ๆ สมบูรณ์มากขึ้น
• ในกรณีที่สร้างบันไดแบบ Winder Run (ช่วงบันไดที่หมุนรอบมุม) การเลือก Exterior Support: Left สามารถช่วยให้ขอบซ้ายของบันไดติดกับผนังโดยอัตโนมัติ
• ตัวเลือก Offset ช่วยให้สามารถเลื่อนตำแหน่งเส้นกำหนดบันไดจากแนวเดิมที่เลือกไว้ได้ เช่น หากตั้งค่า Offset = 75mm และเลือก Run: Center ระบบจะขยับตำแหน่งบันไดไปทางขวา 75mm

Straight Run

ช่วงบันไดตรง (Straight Run) ใน Autodesk Revit

Straight Run ใน Revit คือช่วงบันไดที่เป็นแนวตรงโดยมีจำนวนขั้นบันไดและระยะก้าวที่สม่ำเสมอ ทำให้เป็นประเภทบันไดที่ใช้งานบ่อยที่สุดในการออกแบบสถาปัตยกรรม

วิธีสร้างช่วงบันไดตรง:

1. เลือกเครื่องมือ Straight Run Component

• ไปที่ แท็บ Architecture → แผง Circulation → เลือก Stair
• ใน แผง Component ให้แน่ใจว่าได้เลือก Run และในกรอบ Run Component tool เลือก straight

1. กำหนดจุดเริ่มต้นและจุดสิ้นสุด

• คลิกที่พื้นที่วาดเพื่อกำหนด จุดเริ่มต้น ของบันได
• ระหว่างการลากเคอร์เซอร์ Revit จะแสดง ขอบเขตของช่วงบันไดและจำนวนขั้นที่ต้องใช้ เพื่อขึ้นระดับ
• คลิกอีกครั้งเพื่อ กำหนดจุดสิ้นสุด และจำนวนขั้นบันไดทั้งหมด(สามารถลากเลยจุดสิ้นสุดบันไดขั้นสุดท้ายไปได้)

1. ดูตัวอย่างบันไดในมุมมอง 3D (ถ้าต้องการ)

• บน Quick Access Toolbar, คลิก Default 3D View เพื่อดูตัวอย่างช่วงบันไดก่อนออกจากโหมดแก้ไข

1. เสร็จสิ้นโหมดแก้ไขบันได

• คลิก Finish Edit Mode เพื่อบันทึกและออกจากโหมดแก้ไขบันได

การสร้างช่วงบันไดตรงที่เชื่อมต่อกันด้วยชั้นพัก (Landing)

• เลือก Straight Run Tool และกำหนดตัวเลือกเริ่มต้น
• ตั้งค่า Location Line เช่น Run: Right เพื่อการจัดวางที่เหมาะสม
• ตรวจสอบให้แน่ใจว่า Automatic Landing เปิดใช้งานอยู่
• วาด ช่วงบันไดแรก และกำหนดตำแหน่ง Landing เมื่อถึงจำนวนขั้นที่ต้องการ
• ลากเคอร์เซอร์เพื่อสร้าง ช่วงบันไดที่สอง ซึ่งจะเชื่อมกับชั้นพักโดยอัตโนมัติ
• คลิก Finish Edit Mode เพื่อสรุปการประกอบบันได

Full-Step Spiral Run

ช่วงบันไดวนเต็มรอบ (Full-Step Spiral Run) ใน Autodesk Revit

Full-Step Spiral Run เป็นช่วงบันไดที่มีลักษณะ หมุนเกิน 360 องศา เพื่อสร้างทางขึ้นต่อเนื่องจากระดับฐานไปยังระดับบนสุด

วิธีสร้าง Full-Step Spiral Run:

1. เลือกเครื่องมือบันได

• ไปที่ แท็บ Architecture → แผง Circulation → เลือก Stair
• เลือก Full-Step Spiral Run ในตัวเลือก Run Component Tool

1. กำหนดจุดศูนย์กลาง

• คลิกที่พื้นที่วาดเพื่อระบุ จุดศูนย์กลาง ของบันไดวน

1. กำหนดรัศมี

• ลากเคอร์เซอร์เพื่อระบุ รัศมีของบันได ให้ตรงกับข้อกำหนดของการออกแบบ
• ระบบจะแสดง ขอบเขตของช่วงบันไดและจำนวนขั้นที่ต้องใช้ เพื่อไปถึงระดับที่กำหนด

1. ปรับทิศทางการหมุน (ถ้าต้องการ)

• ตามค่าเริ่มต้น บันไดวนจะสร้างในทิศทาง ทวนเข็มนาฬิกา
• ใช้เครื่องมือ Flip เพื่อสลับทิศทางเป็น ตามเข็มนาฬิกา

1. ดูตัวอย่างและบันทึกการแก้ไข

• บน Quick Access Toolbar, คลิก Default 3D View เพื่อดูตัวอย่างบันไดในรูปแบบ 3D
• คลิก Finish Edit Mode เพื่อบันทึกและออกจากโหมดแก้ไขบันได

คุณสมบัติสำคัญ:

• รูปแบบบันไดวนที่ต่อเนื่อง – บันไดหมุนจนกว่าจะถึงระดับที่ต้องการ
• การควบคุมทิศทางการหมุน – สามารถเลือกหมุนตามหรือทวนเข็มนาฬิกา
• การกำหนดจำนวนขั้นโดยอัตโนมัติ – ระบบคำนวณจำนวนขั้นบันไดตามการเปลี่ยนระดับ

Winder Run

ช่วงบันไดแบบวินเดอร์ (Winder Run) ใน Autodesk Revit

Winder Run คือรูปแบบบันไดที่มีขั้นบันไดแบบเฉียงใน รูปตัว L หรือ U ซึ่งช่วยให้บันไดสามารถหมุนได้โดยไม่ต้องใช้ชั้นพัก (Landing) เป็นทางเลือกที่นิยมสำหรับการออกแบบบันไดที่เน้นประหยัดพื้นที่

วิธีสร้าง Winder Run:

1. เลือกเครื่องมือ Winder Run

• ไปที่ แท็บ Architecture → แผง Circulation → เลือก Stair
• เลือก Winder Run ในตัวเลือก Run Component Tool

1. กำหนด Location Line

• บน Options Bar เลือก Exterior Support: Left หรือ Exterior Support: Right เพื่อจัดตำแหน่งช่วงบันไดให้ติดกับผนัง
• หากไม่ใช้ตัวรองรับ Run: Left และ Exterior Support: Left จะมีพฤติกรรมการจัดวางเหมือนกัน

1. ปรับทิศทางของรูปแบบ

• ใช้ Mirror Preview เพื่อสลับทิศทางของบันได
• กด Spacebar เพื่อหมุนทิศทางของ Winder Run ให้ตรงกับการออกแบบ

1. วางช่วงบันไดวินเดอร์

• หากต้องการให้บันไดติดกับผนัง ให้เลื่อนเคอร์เซอร์ไปใกล้ผนัง ระบบจะจับตำแหน่งให้โดยอัตโนมัติ
• คลิกเพื่อวาง Winder Run

1. ปรับแต่งขั้นบันได (ถ้าต้องการ)

• ใช้ direct manipulation controls เพื่อจัดสมดุลขั้นบันไดระหว่างแต่ละส่วนของ winder
• สามารถเปลี่ยนขั้นบันไดแบบเฉียงเป็นขั้นตรงโดยปรับ Parallel Treads at Start/End ใน Properties Palette

1. ดูตัวอย่างและบันทึกการแก้ไข

• คลิก Default 3D View เพื่อดูตัวอย่างบันได
• คลิก Finish Edit Mode เพื่อบันทึกและออกจากโหมดแก้ไขบันได

คุณสมบัติสำคัญ:

• ดีไซน์ประหยัดพื้นที่ – ใช้ขั้นบันไดแบบเฉียงแทนชั้นพัก
• ปรับตำแหน่งอัตโนมัติ – ระบบจับตำแหน่งให้สอดคล้องกับผนัง
• ปรับแต่งขั้นบันไดได้ – เปลี่ยนขั้นบันไดเฉียงเป็นขั้นตรงได้ตามต้องการ
